Q41Y 三片式锻钢球阀深度解析：F304材质与金属硬密封的硬核工艺

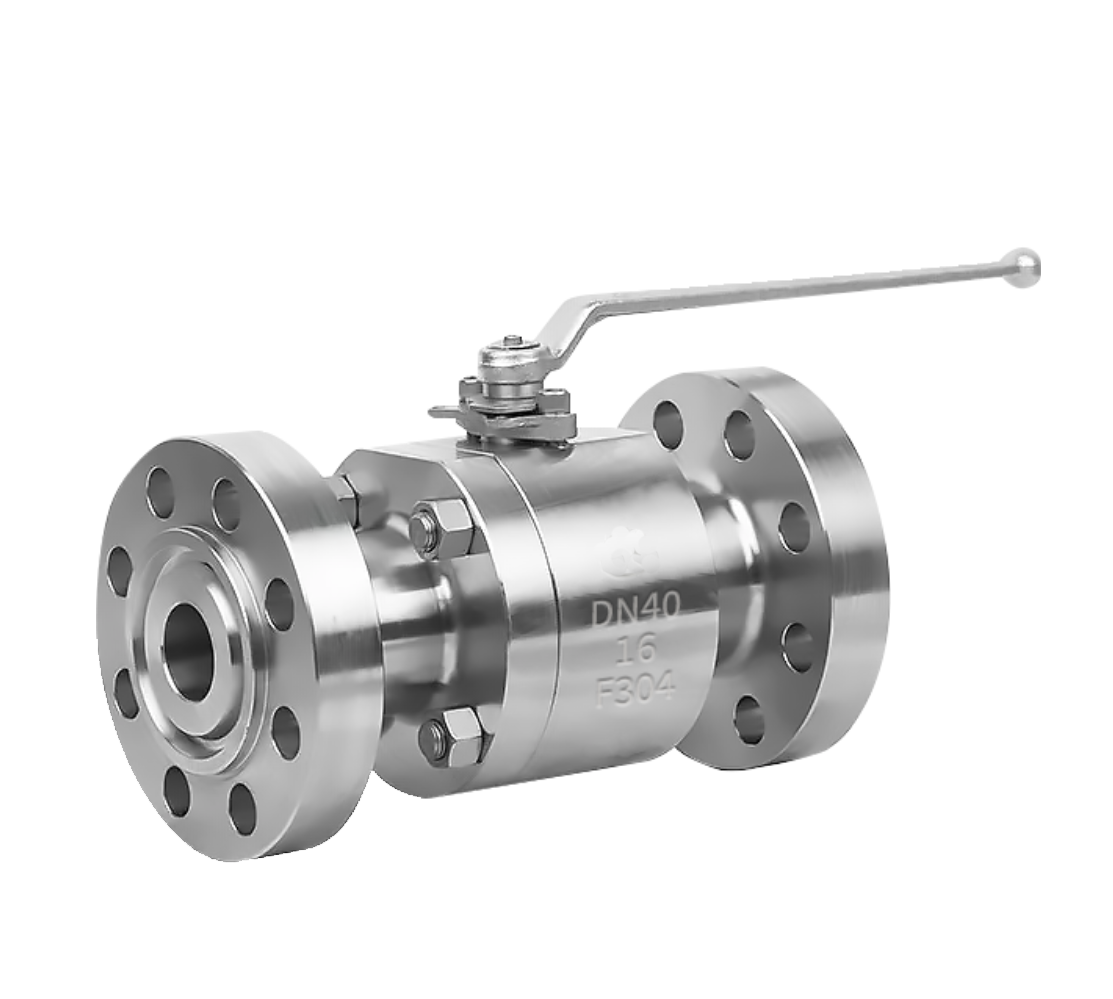

导语： 在石油化工、精细化工及高温高压蒸汽等苛刻工况下，普通的铸造球阀往往难以满足长周期的安全运行要求。此时，采用锻造工艺和金属硬密封的阀门便成为了工程设计的首选。今天，我们通过一张高清实拍图，为您深度解码这款流体控制系统中的高品质组件——Q41Y 三片式锻钢球阀。从 F304 锻造材质、三片式高强结构，到耐高温的 Y 型金属密封，带您全面了解高端工业阀门的制造工艺与核心优势。

一、 铭牌参数解读：数字背后的硬核实力

阀体右侧清晰的铸字，精准地框定了这款阀门的应用边界：

1. DN40：代表公称通径为 40 毫米。在中低压及中高压管道系统中，DN40 是极其重要的支线和控制节点尺寸，广泛用于需要精确控制流量或作为旁路截断的场合。
2. 16：代表公称压力为 PN16（1.6 MPa，16公斤）。虽然在中低压范围，但结合下面的 F304 材质，它能在常温到中高温范围内提供远超普通碳钢的安全系数。
3. F304（核心亮点）：这是锻造不锈钢的代号（对应美标 A182 F304）。锻造（Forged）工艺与铸造（Cast）有本质区别。锻钢是通过高温高压将金属坯料反复锻打成型，其内部金属组织极其致密，彻底消除了铸造过程可能产生的气孔、夹渣和缩孔缺陷。这意味着 F304 锻钢阀门在承受高压、高频震动和热应力冲击时，具有极高的抗疲劳强度和抗破坏能力，安全性远超常规铸造阀门。

二、 结构解析：“三片式”带来的模块化维护优势

观察图片的阀体中部，您可以看到 四根贯穿阀体两侧的高强度合金螺栓。这种设计是经典的三片式（Three-Piece）结构。

• 免切割检修（极大缩短停工时间）：与一体式焊接阀门不同，三片式球阀分为“左侧法兰端、中间阀体、右侧法兰端”三个独立模块。如果阀门内部密封件因长期磨损或高温老化而失效，工人不需要将整个阀门从管线上割下来重新焊接。只需在现场拧下这四根螺栓，就能将阀门的中段整体抽出。
• 便捷的内件更换：抽出中段后，可以非常方便地更换内部的球体和阀座组件，然后再将阀体装回。这种设计将原本需要几天的维修停工时间缩短到了几个小时，极大提升了工厂的运维效率。

三、 密封技术：“Y”代表的高温金属硬密封

型号结尾的 “Y” 字母，是这款阀门耐受恶劣工况的关键。

• 金属对金属密封：普通的球阀（如 Q41F）使用的是聚四氟乙烯（PTFE）或增强聚四氟乙烯（RPTFE）作为软密封，其极限耐温通常在 150℃ 左右，且不耐磨损。
• 高性能硬密封：Q41Y 采用了金属硬密封设计，通常在球体和阀座的密封面上堆焊耐高温、高硬度的钴基合金（如司太立 Stellite）。这使得阀门能够耐受 300℃ - 425℃ 以上的高温介质，并且对介质中微量的固体颗粒具有极强的抗冲刷和抗磨损能力。它是高温蒸汽、导热油、含颗粒浆料介质的理想控制元件。

四、 操作机构：顺滑的带球头杠杆手柄

图片顶部安装了一根不锈钢长杠杆手柄，末端带有光滑的圆球把手。

• 90° 快速启闭：与所有球阀一样，只需将手柄旋转 90 度，即可实现从全开到全关的切换，操作极快。
• 人体工学设计：末端圆球把手的设计，不仅握持舒适，更能在操作手产生高温传导时，防止操作人员烫伤。较长的杠杆臂意味着可以用更小的力气，克服金属硬密封球阀相对较大的摩擦扭矩，实现轻松开关。

五、 典型应用场景与采购安装提醒

基于 DN40适中流量 + F304锻钢的高强度 + 三片式易维护 + 金属硬密封耐高温 的黄金组合，这款阀门非常适合以下工况：

1. 石油化工及炼油装置：用于高温反应釜及催化裂化装置的进出料管线和紧急切断。
2. 火力发电厂：用于高温高压蒸汽管线的疏水系统和旁路控制。
3. 化纤、印染及导热油炉系统：输送 300℃ 以上的高温导热油和热媒。

安装与使用黄金法则：

1. 严禁敲击锻钢阀体：虽然 F304 锻钢非常坚韧，但安装时请务必使用专用扳手固定阀体，严禁使用铁锤暴力敲击或使用管钳直接夹在阀体上施力，以免破坏精密的金属密封面。
2. 注意热胀冷缩：高温工况下，管道和阀门都会产生热膨胀。安装时应确保法兰连接处留有足够的间隙，并在高温运行一段时间后，重新对角紧固法兰螺栓，防止高温热胀导致连接处松动泄漏。
