Z941W电动闸阀

Z941W电动闸阀是一款采用电动执行器驱动、法兰连接的明杆楔式闸阀。其通过电机驱动减速机构，带动阀杆升降，使楔式闸板垂直运动，实现管路的开启与关闭。阀体可采用碳钢、不锈钢等多种材质，密封面由阀体材料直接加工（“W”型），形成金属对金属的硬密封。该阀门集成了手动操作机构，可在电源中断时进行应急操作，专为远程集广泛应用于石油化工、电力、冶金、市政供水、污水处理、暖通空调及一般工业管道的自动化控制系统中，作为远程操作、流程联锁或无人值守场合的关键截断设备。特别适合需要集中监控、频繁操作或与上位机系统集成的现代化工业管道系统。中控制、自动化流程及频繁启闭的场合设计，是现代工业管道系统中实现智能化管理的核心执行单元。

型号： Z941W

规格： DN50-DN300

公称压力： PN16-PN64

适用介质：水、油品、蒸汽、气体及腐蚀性介质

适用温度： ≤425 ℃

阀体材质：铸钢、不锈钢

连接方式：法兰

驱动方式：电动

图纸下载↓ 使用说明书下载↓

特点

1.电动驱动，远程自动化控制

配备多回转或部分回转电动执行器，以电力为动力源，可接收DCS/PLC系统的标准电信号（如4-20mA、开关量信号），实现阀门的远程集中控制、自动化操作和流程联锁。

2.明杆结构，阀位直观

阀杆随闸板升降，可通过观察阀杆伸出高度直接判断阀门开度，便于现场巡检与调试。

3.阀体密封面（“W”型）

密封面由阀体材料直接加工而成，经济实用，耐磨损，适用于水、油品、气体等常规介质。

4.法兰连接，稳固可靠

采用标准法兰连接（如RF、RTJ法兰），连接强度高，密封性能好，便于安装与拆卸。

5.手动应急操作

执行器顶部配有手轮或方头，并设有电动/手动切换机构，可在电源中断或调试时进行手动操作，确保系统在任何情况下可控。

6.多重保护功能

执行器内置过载保护、过热保护、相位保护及机械/电气限位开关，有效防止电机损坏，运行安全可靠。

7.智能控制可选

可选配智能型执行器，支持现场总线控制、故障自诊断、参数设定及状态显示等功能，满足高端自动化需求。

性能规范表

公称压力	1.6PN 1.6PN
壳体试验	2.4 Mpa 2.4 Mpa
密封试验	1.76 Mpa 1.76Mpa
工作温度	橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
适用介质	糖浆、纸浆、污水、煤浆、灰、渣水混合物

结构图

零部件名称材料表

型号	阀体、阀盖	闸板	阀杆	填料
Z941W-16P~200P Z941W-16P~200P	铬镍不锈钢	铬镍不锈钢	铬镍不锈钢	—
Z941W-16R~200R Z941W-16R~200R	铬镍钼不锈钢 Cr-Ni-Mo Stainless Steel	铬镍钼不锈钢	铬镍钼不锈钢	聚四氟乙烯

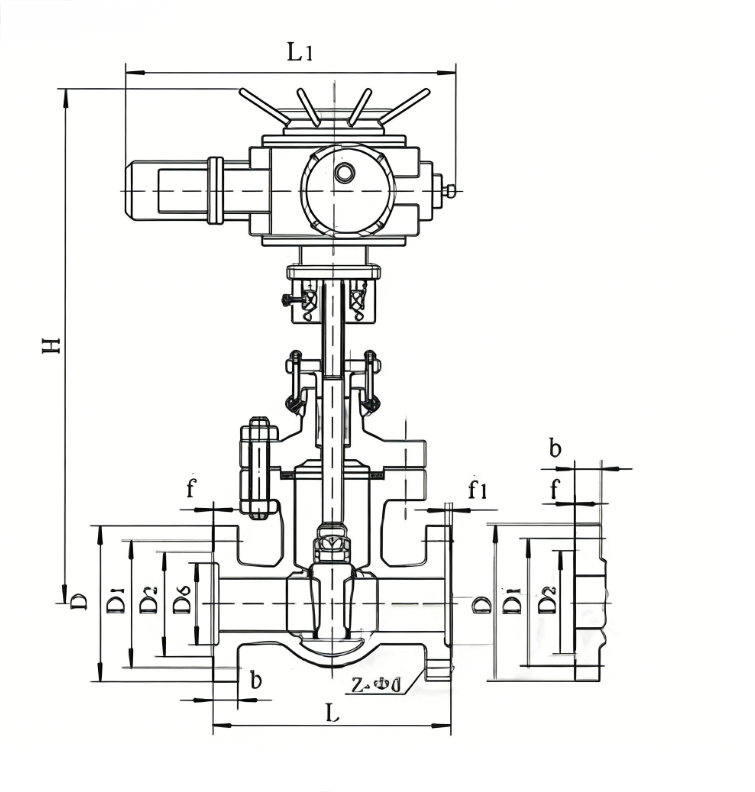

外形安装尺寸表

/storage/20260911/hDp1789095897YOaoxH16.png

公称压力	公称通径	标准值								参考值			质量(kg)
		L	D	D1	D2	D6	b	f	f1	Z-Φd	L1	H	Качество	电装型号
		L	D	D1	D2	D6	b	f	f1	Z-Φd	L1	H		Модель электрического компонента
1.6	50	250	160	125	100		16	3		4-Φ18	590	678	90	DZW10A
	65	265	180	145	120		18	3		4-Φ18	590	693	96	DZW15A
	80	280	195	160	135		20	3		8-Φ18	590	755	108	DZW20A
	100	300	215	180	155		20	3		8-Φ18	590	820	126	DZW20A
	150	350	280	240	210		24	3		8-Φ23	590	994	199	DZW20A
	200	400	335	295	265		26	3		12-Φ23	590	1138	254	DZW30A
	250	450	405	355	320		30	3		12-Φ25	810	1409	310	DZW45A
	300	500	460	410	375		30	4		12-Φ25	810	1588	391	DZW60
	350	550	520	470	435		34	4		16-Φ25	830	1755	729	DZW90
	400	600	580	525	485		36	4		16-Φ30	830	1902	992	DZW120
	450	650	640	585	545		40	4		20-Φ30	870	214l	1168	DZW180
	500	700	705	650	608		44	4		20-Φ34	870	2276	1222	DZW250
	600	800	840	770	718		48	5		20-Φ41	870	2474	1376	DZW250
2.5	50	250	160	125	100		20	3		4-Φ18	590	678	95	DZW10A
	65	265	180	145	120		22	3		4-Φ18	590	693	99	DZW15A
	80	280	195	160	135		22	3		8-Φ18	590	755	113	DZW20A
	100	300	230	190	160		24	3		8-Φ23	590	820	132	DZW20A
	150	350	300	250	218		30	3		8-Φ25	590	934	206	DZW30A
	200	400	360	310	278		34	3		12-Φ25	590	1138	257	DZW30A
	250	450	425	370	332		36	3		12-Φ30	810	1409	317	DZW45A
	300	500	485	430	390		40	4		16-Φ30	810	1588	412	DZW60A
	350	550	550	490	448		44	4		16-Φ34	830	1750	750	DZW90
	400	600	610	550	505		48	4		16-Φ34	830	1902	1042	DZW120
	450	650	660	600	555		50	4		20-Φ34	870	2141	1275	DZW120
	500	700	730	660	610		52	4		20-Φ41	870	2276	1420	DZW180
	600	800	840	770	718		56	5		20-Φ41	870	2474	1522	DZW250
4	50	250	160	125	100	88	20	3	4	4-Φ18	590	69l	95	DZW10A
	65	280	180	145	120	110	22	3	4	8-Φ18	590	711	102	DZW15A
	80	310	195	160	135	12l	22	3	4	8-Φ18	590	775	115	DZW20A
	100	350	230	190	160	150	24	3	4.5	8-Φ23	590	871	163	DZW20A
	150	450	300	250	218	204	30	3	4.5	8-Φ25	590	1028	219	DZW30A
	200	550	375	320	282	260	38	3	4.5	12-Φ30	590	1325	373	DZW45A
	250	650	445	385	345	313	42	3	4.5	12-Φ34	810	1400	480	DZW60A
	300	750	510	450	408	364	46	4	4.5	16-Φ34	830	1653	686	DZW90
	350	850	570	510	465	422	？	4	5	16-Φ41	870	179l	1021	DZW120
	400	950	655	585	535	474	58	4	5	20-Φ4l	870	2092	1450	DZW180
	500	1150	755	670	612	576	62	4	5	20-Φ4l	1170	2465	2150	DZW250
6.4	50	250	175	135	105	88	26	3	4	4-Φ18	590	790	102	DZW15A
	65	280	200	160	130	110	28	3	4	8-Φ18	590	840	106	DZW20A
	80	310	210	170	140	121	30	3	4	8-Φ18	590	890	123	DZW20A
	100	350	250	200	168	150	32	3	4.5	8-Φ23	590	1020	154	DZW30A
	150	450	340	280	240	204	38	3	4.5	8-Φ25	590	1290	317	DZW30A
	200	550	405	345	300	260	44	3	4.5	12-Φ30	590	1475	437	DZW45A
	250	650	470	400	352	313	48	3	4.5	12-Φ34	810	1500	606	DZW60A
	300	750	530	460	412	364	54	4	4.5	16-Φ34	830	1820	732	DZW90
	250	450	425	370	332		36	3		12-Φ30	810	1409	317	DZW45A
	300	500	485	430	390		40	4		16-Φ30	810	1588	412	DZW60A
	350	550	550	490	448		44	4		16-Φ34	830	1750	750	DZW90
	400	600	610	550	505		48	4		16-Φ34	830	1902	1042	DZW120
	450	650	660	600	555		50	4		20-Φ34	870	2141	1275	DZW120
	500	700	730	660	610		52	4		20-Φ41	870	2276	1420	DZW180
	600	800	840	770	718		56	5		20-Φ41	870	2474	1522	DZW250

相关技术文章

API美标锻钢三片式球阀深度解析：2寸 1500LB 超高压 F304 材质全揭秘

导语：在石油天然气开采、高压注水系统、化工高压反应釜及氢能储运等极端高压工况下，普通的铸造阀门根本无法承受巨大的内部压力。此时，必须采用具备极限承压能力的特种阀门——API美标锻钢三片式球阀。今天，我们通过一张高清实拍图，为您深度解码这款高压管线中的“硬核装备”。从其 1500LB 的超高压等级、F304 锻造不锈钢材质，到精密的顶部 ISO 5211 驱动平台，带您全面了解高端工业制造的核心工艺。

一、铭牌参数解读：1500LB 背后的硬核实力

图片正中央阀体上激光打标的铭文，精准定义了这款阀门所在的“高压世界”：

2"（公称通径 2英寸）：这是一个工业管道中常见的“黄金尺寸”。2 英寸（约 DN50）大小适中，既能保证足够的流体通过量（如原油、高压天然气、化学品），又具备极佳的结构强度，是高压管线中的主力尺寸。
1500LB（美标 1500磅级）：这是这台阀门最核心的卖点。1500LB 属于 ASME/ANSI 标准下的超高压等级。它的常温设计压力高达 25.0 MPa（即 250 公斤）。相比于常规的 150LB（2.0 MPa）和 300LB（5.0 MPa），1500LB 级别的阀门需要更厚重的阀体壁厚和更高强度的材料，以确保在极端压力下不发生爆炸或塑性变形。
F304（ASTM A182 F304 锻造不锈钢）：这是材质代号。锻造 vs. 铸造：常规阀门多用 WCB 铸钢或 CF8 铸钢。而 F304 代表锻造不锈钢。锻造是通过高温高压将金属坯料反复锻打成型，消除了铸造可能存在的内部气孔、缩孔和夹渣，金属晶粒更加致密。性能优势：在 1500LB 的超高压下，阀门承受的内应力极大。锻造材质具有极高的抗冲击韧性、抗拉强度和抗疲劳性能，能有效防止高压介质渗漏或阀体爆裂。

二、结构解析：为什么高压阀门多采用“三片式”？

观察图片中阀体的两侧，可以明显看到由 四根高强度合金长螺栓 将中心阀体与两侧法兰端盖紧密连接在一起。这是经典的三片式（Three-Piece）分体结构。

免切割现场维护：在超高压工况下，内部球体和密封圈（通常采用增强 PTFE 或金属硬密封）的磨损是不可避免的。如果是传统的一体式焊接阀门，一旦内部泄漏，必须将整阀从管线上切割下来并重新焊接，这在高压站场意味着巨大的停工时间和安全风险。
抽芯式维修：三片式设计允许维修人员在现场只需松开四周的四根长螺栓，就能将中心阀体（内部组件）直接抽出来。更换新的球体和阀座后再装回去即可。这种设计将维修时间从几天缩短到几小时，极大地提升了高压管网的经济效益。

三、顶部驱动平台：ISO 5211 标准接口的玄机

仔细观察图片的顶部，可以发现它没有安装手柄，而是露出了一个带有四个螺栓孔的方型金属底座（安装支架）、精密加工的方形阀杆端，以及一个带切口的金属限位盘（用于指示 90 度开/关位置）。

ISO 5211 国际标准：这个底座严格遵循了 ISO 5211 国际标准。它意味着这台阀门在出厂时，就是为自动化控制预留了标准接口。
高度的配置灵活性：手动方案：用户只需购买一把与该方形阀杆匹配的手动扳手，套在阀杆上，即可手动操作 2 英寸的高压阀门（需注意 1500LB 的扭矩较大）。自动化方案：用户也可以直接购买一个带有同规格底部法兰的气动执行器或电动执行器，用四颗螺栓直接固定在底座上。无需任何机加工，就能瞬间将这台手动阀门升级为远程集控的自动化阀门，完美适配现代高压站场的无人值守要求。

四、高压工况下的选型与操作须知

在采购和安装这类 1500LB 超高压锻钢球阀 时，需要掌握以下核心要点：

高压法兰与垫片：1500LB 的管道法兰非常厚重，且其密封面通常采用 RTJ（环连接面），而非普通的 RF（突面）。安装时必须有配套的八角形金属环垫，且必须使用液压扳手按照严格的扭矩值分次对角拧紧，否则极微量泄漏都会导致巨大的安全隐患。
扭矩注意：在没有气动/电动执行器的情况下，如果通过手动扳手操作，请务必使用加长杆以提供足够的扭矩。切勿用锤子敲击扳手强行开启，以免损伤内部精密的密封面。
防静电与防火：在石油天然气等易燃易爆高压环境，这类高压球阀通常内置防静电装置（泄放球体静电），并符合 API 607 防火标准。采购时务必确认厂家这些安全认证资质。

五、典型应用场景总结

凭借 2英寸适中口径 + 1500LB超高压 + F304锻钢致密材质 + 三片式易维护 的黄金组合，该阀门是以下极端工况的首选：

高压天然气井口与集输站：用于超高压天然气的截断与紧急切断。
化工高压反应装置：用于尿素、甲醇合成等 20 MPa 以上高压反应釜的进料/出料管线控制。
氢气储运与加氢站：用于高压氢气（常达 35 MPa 或 70 MPa）的精密加注与系统切断。
