闸阀总装/结构图

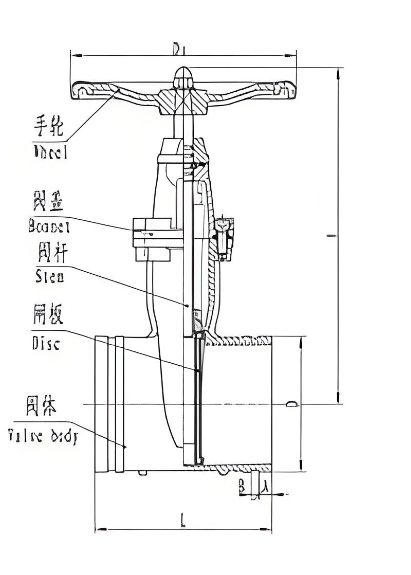

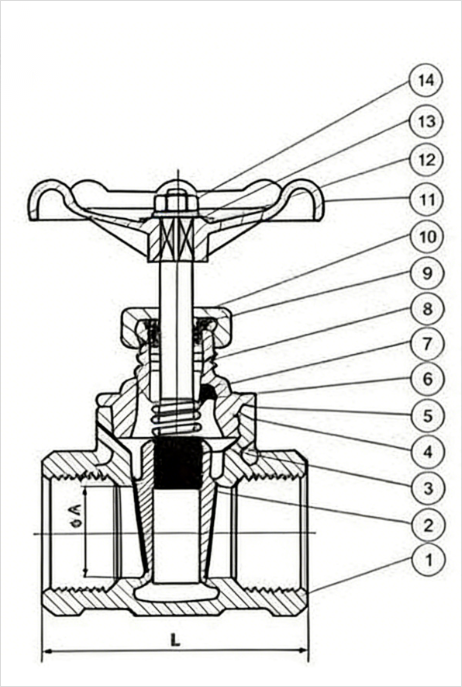

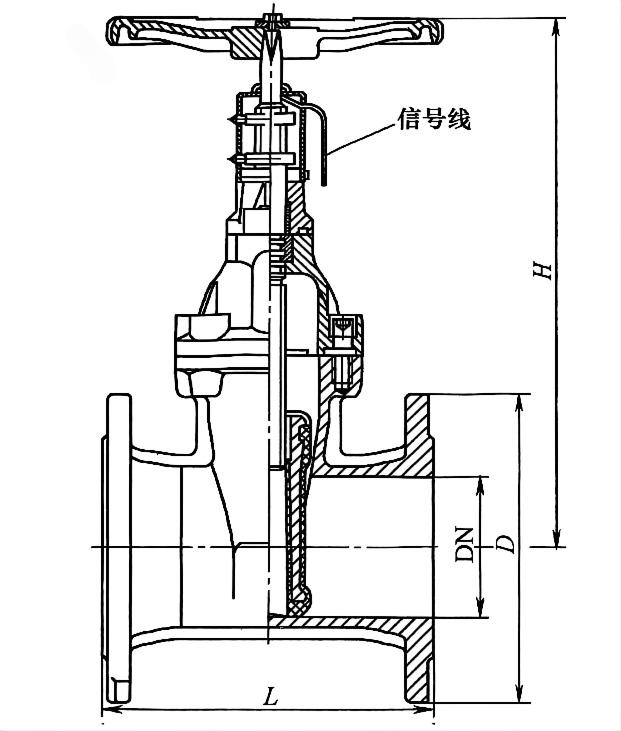

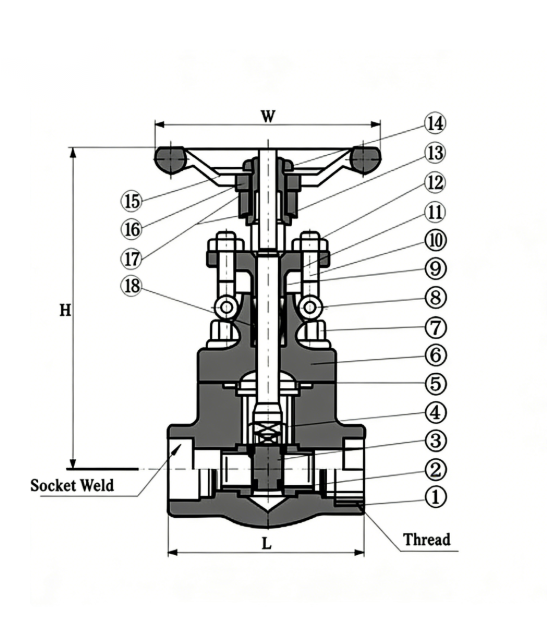

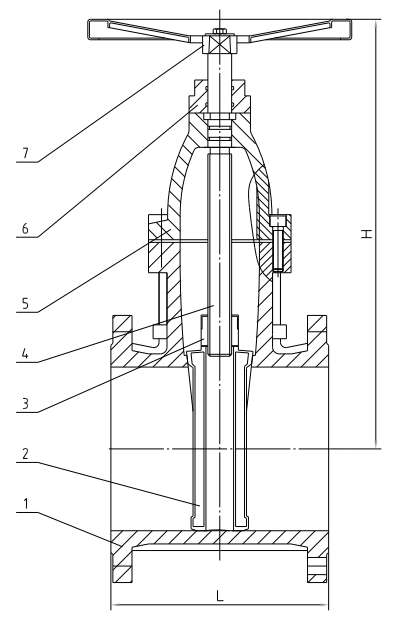

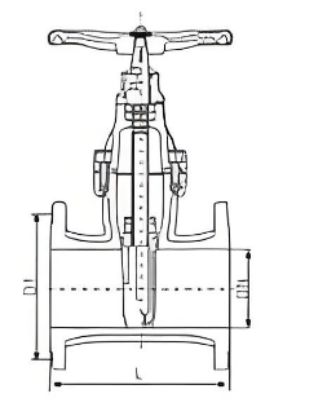

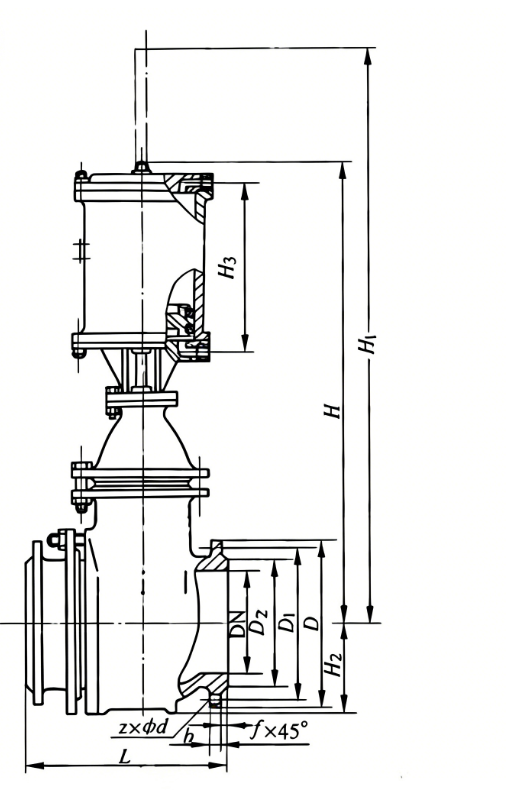

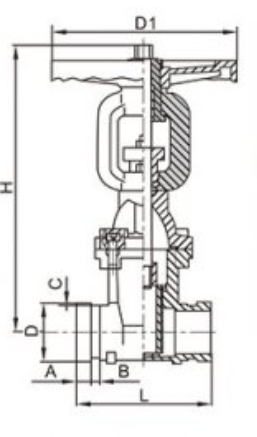

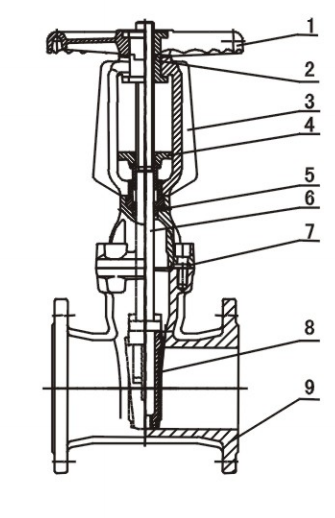

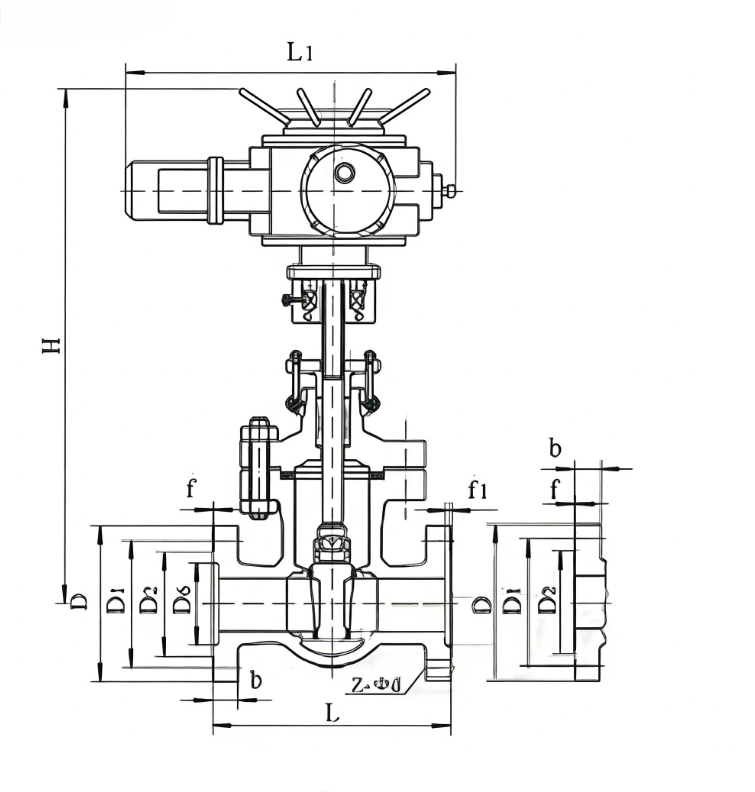

闸阀总装图（或称结构图）是采用工程制图方法绘制的技术图纸，用于完整展示闸阀各零部件的装配关系、连接形式和工作原理，是阀门设计制造、安装检修及采购选型的重要技术依据。闸阀结构图的核心内容包括：阀体、阀座、阀杆、闸板、阀盖、密封圈等主要零部件的装配位置与配合关系。通过剖视图可清晰反映闸阀的流通通道与密封副结构——闸板沿着阀体通道中心线的垂直方向做上下运动，运动方向与介质流向垂直，实现流体的启闭控制。结构图中通常附有零部件明细表（BOM表），列明各零件的序号、名称、材料及数量。明杆闸阀须标注阀杆外露部分与梯形螺纹的升降行程；暗杆闸阀则重点标注阀杆与闸板螺母的旋转配合关系；电动或气动闸阀还需标注驱动装置的安装接口与连接法兰尺寸。
